Зашто су ПЦБ терминали неопходни за поуздане електричне везе?

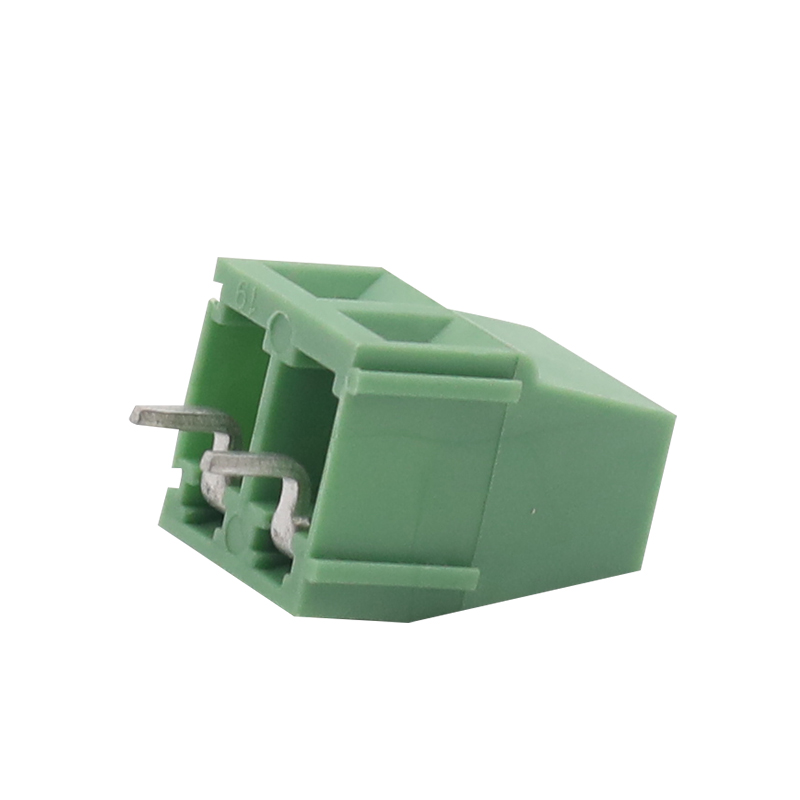

ПЦБ терминални блоковису критичне компоненте у модерним електронским системима, обезбеђујући сигурне и организоване везе жица-плоча кроз индустријску аутоматизацију, дистрибуцију енергије, паметне уређаје, системе обновљиве енергије и потрошачку електронику. Овај свеобухватни водич истражује њихове функције, структуре, предности, методе одабира, уобичајене проблеме, праксе инсталације и будуће трендове како би помогао инжењерима, произвођачима и купцима да донесу информисане одлуке.
Садржај
- 1. Разумевање ПЦБ терминалних блокова
- 2. Како функционишу ПЦБ терминали
- 3. Главни типови ПЦБ терминалних блокова
- 4. Материјали и конструкција
- 5. Кључне предности
- 6. Уобичајене апликације
- 7. Како одабрати прави терминални блок ПЦБ-а
- 8. Уобичајене грешке које купци праве
- 9. Савети за инсталацију и одржавање
- 10. ПЦБ терминални блок наспрам других конектора
- 11. Индустријски трендови и иновације
- 12. Често постављана питања
- 13. Закључак
1. Разумевање ПЦБ терминалних блокова
ПЦБ терминални блок је електрични конектор дизајниран да причврсти жице директно на штампану плочу (ПЦБ). Он ствара стабилну електричну везу између спољашњег ожичења и електронских кола док поједностављује монтажу, одржавање и решавање проблема.
За разлику од трајних лемљених жичаних веза, ПЦБ терминални блокови омогућавају корисницима да брзо повежу и искључе жице без оштећења плоче. То их чини изузетно вредним у системима који захтевају често одржавање или замену компоненти.
Ови конектори се обично налазе у:
- Индустријски контролни системи
- Напајања
- Сигурносни системи
- ХВАЦ опрема
- Телекомуникациони уређаји
- Опрема за обновљиву енергију
- Аутомобилска електроника
- Производи за паметну кућу
Кључна функција:ПЦБ терминални блокови обезбеђују сигурне, организоване и на вибрације отпорне жичане везе уз смањење времена инсталације и сложености одржавања.
2. Како функционишу ПЦБ терминали
ПЦБ терминални блокови раде тако што стежу жице у проводне терминале који се монтирају директно на ПЦБ. Електрична струја тече од спољне жице кроз метални проводник у штампану плочу.
Већина ПЦБ терминалних блокова користи један од следећих метода причвршћивања жице:
| Начин повезивања | Опис | Предности |
|---|---|---|
| Сцрев Цламп | Жица причвршћена вијцима | Јака и поуздана веза |
| Спринг Цламп | Притисак опруге држи жицу на месту | Брза монтажа и отпорност на вибрације |
| Пусх-Ин | Директна веза за уметање | Брза монтажа |
| Тип баријере | Изоловане преграде између терминала | Повећана безбедност |
Једном повезан, терминални блок обезбеђује континуирану електричну проводљивост док штити од случајног отпуштања жице.
3. Главни типови ПЦБ терминалних блокова
Различите апликације захтевају различите дизајне терминалних блокова ПЦБ-а. Разумевање доступних типова помаже инжењерима да изаберу право решење.
ПЦБ терминални блокови са отвором
Они су монтирани кроз избушене рупе у ПЦБ-у и лемљени на супротној страни. Нуде одличну механичку чврстоћу и обично се користе у окружењима са високим вибрацијама.
ПЦБ терминални блокови за површинску монтажу
Дизајни за површинску монтажу су причвршћени директно на површину ПЦБ-а, подржавајући аутоматизовану производњу и компактне распореде.
Утични блокови ПЦБ терминала
Верзије које се могу прикључити омогућавају да се конектори извуку из утичнице без одвајања појединачних жица. Идеални су за модуларну опрему и брзо одржавање.
Правоугаони ПЦБ терминални блокови
Дизајни под правим углом штеде вертикални простор и помажу у оптимизацији распореда кућишта.
Високострујни ПЦБ терминални блокови
Дизајнирани за велика електрична оптерећења, ови блокови имају веће проводнике и повећану отпорност на топлоту.
Индустриал Аутоматион
Поуздан пренос сигнала и издржљиве перформансе под вибрацијама.
Повер Екуипмент
Безбедно подноси захтеве већег напона и струје.
Цонсумер Елецтроницс
Компактни дизајни подржавају мање и паметније производе.
4. Материјали и конструкција
Перформансе ПЦБ терминалног блока у великој мери зависе од његових материјала и конструкцијског дизајна.
| Компонента | Цоммон Материал | Сврха |
|---|---|---|
| Становање | ПА66 Најлон | Отпорност на пламен и изолација |
| Диригент | Легура бакра | Електрична проводљивост |
| Платинг | Калај или никл | Отпорност на корозију |
| Сцревс | Челик | Механичко причвршћивање |
Висококвалитетни материјали побољшавају електричну ефикасност, термичку стабилност и дуготрајну издржљивост.
5. Кључне предности
ПЦБ терминални блокови нуде значајне предности за произвођаче, инсталатере и тимове за одржавање.
- Лако ожичење:Поједностављује инсталацију и замену каблова.
- Смањено време застоја:Брже одржавање и решавање проблема.
- Сигурна веза:Снажно механичко задржавање жице.
- Компактан дизајн:Ефикасно коришћење ПЦБ простора.
- Скалабилност:Доступан у више конфигурација полова.
- безбедност:Спречава случајне кратке спојеве.
- Исплативост:Смањује трошкове рада при монтажи.
- Флексибилност:Подржава различите величине жица и напона.
Многи инжењери преферирају ПЦБ терминалне блокове јер они поједностављују одржавање на терену док обезбеђују поуздане електричне перформансе током дугих радних периода.
6. Уобичајене апликације
ПЦБ терминални блокови се користе у скоро свакој модерној електро индустрији.
Индустријски контролни системи
Фабрике се ослањају на терминалне блокове за сензоре, релеје, ПЛЦ-ове и системе аутоматизације где су отпорност на вибрације и доступност одржавања критични.
Обновљива енергија
Соларни инвертори и системи за енергију ветра користе ПЦБ терминалне блокове за ефикасан пренос енергије и стабилне везе у променљивим условима околине.
Медицинска опрема
Медицинска електроника захтева високо поуздане везе за уређаје за праћење и дијагностичке системе.
Транспорт
Железнички системи, електрична возила и станице за пуњење користе робусне терминалне блокове за апликације велике струје.
Паметне зграде
Контролни системи осветљења, сигурносни уређаји и ХВАЦ опрема зависе од организованих ПЦБ веза.
7. Како одабрати прави терминални блок ПЦБ-а
Избор исправног ПЦБ терминалног блока захтева пажљиво разматрање техничких и еколошких захтева.
| Фактор селекције | Зашто је важно |
|---|---|
| Цуррент Ратинг | Спречава прегревање |
| Волтаге Ратинг | Обезбеђује безбедне перформансе изолације |
| Величина жице | Осигурава одговарајућу компатибилност |
| Питцх Сизе | Утиче на размак ПЦБ-а |
| Тип монтаже | Подржава захтеве за изглед |
| Радна температура | Осигурава дуготрајну издржљивост |
| Заштита животне средине | Штити од прашине и влаге |
Купци такође треба да провере сертификате као што су УЛ, ЦЕ и РоХС усклађеност када бирају производе за међународна тржишта.
8. Уобичајене грешке које купци праве
Неправилан избор терминала може довести до скупих кварова, прегревања или проблема са одржавањем.
- Избор недовољних тренутних оцена
- Игнорисање услова околине
- Коришћење некомпатибилних величина жица
- Одабир материјала лошег квалитета
- Неправилан дизајн размака ПЦБ-а
- Игнорисање захтева за вибрације
- Гледајући међународне сертификате о безбедности
Пажљива техничка процена помаже да се избегну проблеми са поузданошћу и неочекивани застоји.
9. Савети за инсталацију и одржавање
Правилна инсталација је неопходна за стабилне перформансе и електричну сигурност.
Најбоље праксе за инсталацију
- Користите одговарајући обртни момент одвијача.
- Избегавајте претерано затезање вијака.
- Прецизно скините изолацију жице.
- Спречите лабаве жице.
- Пратите спецификације струје и напона.
- Проверите квалитет лемљења за моделе са отвором.
Препоруке за одржавање
- Повремено прегледајте везе.
- Проверите знакове прегревања.
- Потражите корозију или промену боје.
- Затегните завртње ако је потребно.
- Редовно чистите накупљање прашине.
Рутинска контрола значајно продужава век трајања ПЦБ терминалних блокова и минимизира електричне кварове.
10. ПЦБ терминални блок наспрам других конектора
| Феатуре | ПЦБ терминални блок | Солдеред Вире | Цримп Цоннецтор |
|---|---|---|---|
| Одржавање | Лако | Тешко | Умерено |
| Брзина инсталације | Фаст | Споро | Фаст |
| Поновна употреба | Одлично | Јадно | Добро |
| Поузданост | Високо | Високо | Високо |
ПЦБ терминални блокови пружају одличну равнотежу између поузданости, лакоће сервисирања и ефикасности инсталације.
11. Индустријски трендови и иновације
Како електроника наставља да се развија, технологија ПЦБ терминалних блокова брзо напредује.
- Минијатуризовани дизајни високе густине
- Технологија увлачења без алата
- Повећана отпорност на вибрације
- Интеграција паметног надзора
- Већи струјни капацитети
- Побољшани материјали отпорни на пламен
- Еколошки прихватљива производња
Произвођачи такође развијају решења за индустрију 4.0, електрична возила и системе обновљиве енергије.
12. Често постављана питања
Која је главна намена ПЦБ терминалног блока?
Његова главна сврха је да обезбеди сигурне и уклоњиве жичане везе са штампаним плочама.
Да ли се ПЦБ терминални блокови могу вишекратно користити?
Да. Већина ПЦБ терминалних блокова је дизајнирана за поновљено уметање и уклањање жице.
Које индустрије највише користе ПЦБ терминалне блокове?
Индустријска аутоматизација, енергетски системи, обновљиви извори енергије, телекомуникације, транспорт и индустрија потрошачке електронике их интензивно користе.
Како да изаберем тачну тренутну оцену?
Изаберите терминал са струјом већом од максималног очекиваног оптерећења вашег система да бисте осигурали безбедан рад.
Шта узрокује прегревање терминала?
Уобичајени узроци укључују лабаво ожичење, прекомерну струју, неодговарајућу величину жице и проводне материјале лошег квалитета.
Да ли ПЦБ терминални блокови могу да поднесу вибрације?
Да. Опружна обујмица и висококвалитетни дизајн стезаљки нуде одличну отпорност на вибрације.
13. Закључак
ПЦБ терминални блокови играју виталну улогу у обезбеђивању безбедних, ефикасних и одрживих електричних веза у безброј индустрија. Њихова флексибилност, поузданост и лакоћа уградње чине их незаменљивим у савременим електронским системима.
Било да се користи у индустријским машинама, опреми за обновљиву енергију, транспортним системима или потрошачкој електроници, избор правог ПЦБ терминалног блока директно утиче на перформансе, безбедност и дугорочну поузданост.
Како технологија наставља да се развија, напредна решења ПЦБ терминалних блокова ће постати још компактнија, интелигентнија и ефикаснија да задовоље растуће захтеве тржишта.
